適用范圍： 密封腔壓力：P=-0.1-0.25MPa 密封腔溫度：t=-40℃～200℃ 轉 速：n500r/min 介 質：酸、堿、油、高分子懸浮介質 ■多彈簧 ■外裝式密封 ■單端面 ■平衡型結構 204 裝配尺寸(與釜口連接...

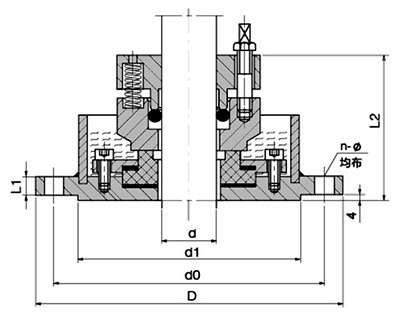

204 裝配尺寸 (與釜口連接尺寸符合HG5—754—78)
|
規格/尺寸
|
d1
(h8) |
D
|
D0
(±0.5) |
D2
(h11) |
D3
(max) |
D6
(A11) |
D7
(H8) |
H1
|
n-Φc
|
| DLR/204-30 | 30 | 185 | 150 | 116 | 66 | 51 | 60 | 20 | 4-Φ18 |
| DLR/204-40 | 40 | 225 | 170 | 135 | 76 | 61 | 70 | 20 | 4-Φ18 |
| DLR/204-50 | 50 | 235 | 200 | 164 | 88 | 71 | 80 | 22 | 8-Φ18 |
| DLR/204-65 | 65 | 235 | 200 | 164 | 103 | 86 | 97 | 22 | 8-Φ18 |
| DLR/204-80 | 80 | 260 | 225 | 188 | 118 | 102 | 112 | 22 | 12-Φ18 |
| DLR/204-95 | 95 | 290 | 225 | 220 | 135 | 117 | 127 | 24 | 12-Φ18 |
| DLR/204-110 | 110 | 315 | 280 | 245 | 150 | 132 | 142 | 24 | 12-Φ18 |
